والپست چیست؟ راهنمای کامل کاربرد، انواع، استاندارد و نحوه اجرا
اگر تا به حال در نقشههای اجرایی ساختمان یا در گفتوگو با پیمانکار به کلمه «والپست» یا «وال پست» برخوردهاید و ندانستهاید دقیقاً چه المانی است و چرا اینقدر روی اجرای درست آن تأکید میشود، این مطلب برای شماست. در ادامه بهصورت کامل و مستند بررسی میکنیم والپست چیست، چه کاربردی دارد، چند نوع دارد، طبق چه استانداردی اجرا میشود و هزینه اجرای آن به چه عواملی بستگی دارد.

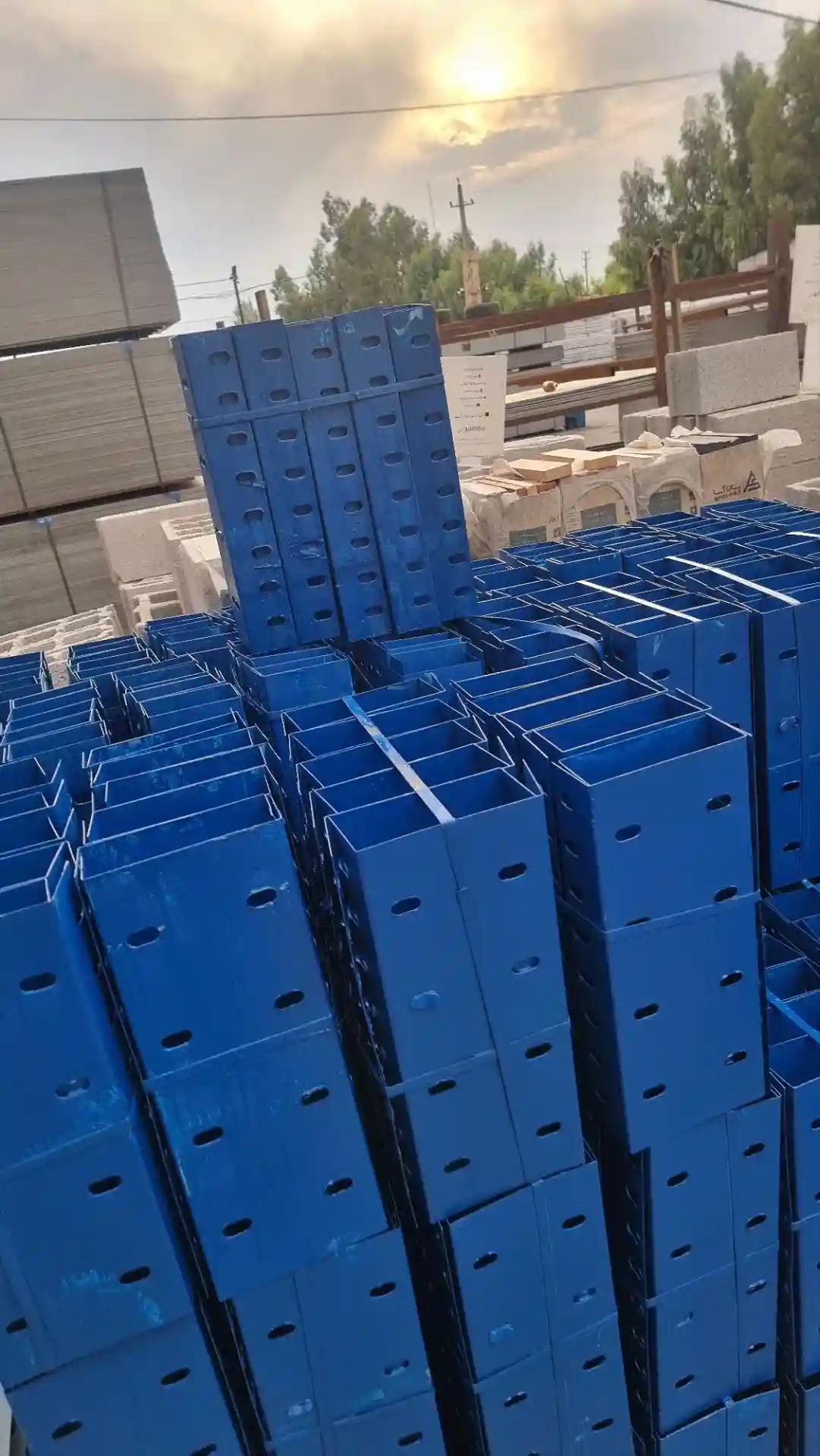

والپست چیست؟
والپست (Wall Post) که در برخی منابع فنی و در آییننامه ۲۸۰۰ ایران با عنوان «وادار» هم از آن یاد میشود، یک المان سازهای غیرباربر (غیرسازهای) به شکل عمودی یا گاهی افقی است که وظیفه اصلی آن اتصال دیوارهای غیرسازهای (تیغهای یا پیرامونی) به اسکلت اصلی ساختمان — یعنی ستونها، تیرها یا دال بتنی — است.
برخلاف ستون که یک عضو باربر اصلی سازه محسوب میشود، والپست بار قائم (وزن سقف و طبقات) را تحمل نمیکند؛ نقش اصلی آن انتقال نیروهای جانبی ناشی از باد و بهویژه زلزله از سطح دیوار به قاب اصلی سازه است. به بیان سادهتر، والپست مانند یک «مهار» عمل میکند که از واژگونی، ترکخوردگی و ریزش دیوارهای غیرسازهای در برابر نیروهای جانبی جلوگیری میکند.
چرا والپست اهمیت دارد؟
تجربه زلزلههای گذشته در ایران و جهان نشان داده که آسیب به دیوارهای غیرسازهای — بهویژه دیوارهای پرکننده آجری یا بلوکی — یکی از رایجترین انواع خسارت در زلزلههاست. دیواری که بهدرستی به اسکلت متصل نشده باشد، در برابر نیروی جانبی میتواند از سازه جدا شده و بریزد؛ اتفاقی که هم خسارت مالی و هم خطر جانی جدی به همراه دارد.
اجرای صحیح والپست چند مزیت کلیدی دارد:
افزایش مقاومت دیوار در برابر بار جانبی زلزله و باد
جلوگیری از واژگونی و ریزش دیوارهای غیرسازهای
بهبود شکلپذیری دیوار و افزایش قابلیت جذب انرژی در زمان زلزله
کاهش ترکهای ناشی از جمعشدگی و تغییرشکلهای حرارتی
کاهش قابلتوجه خسارت مالی و جانی در صورت وقوع زلزله
با گسترش استفاده از اسکلتهای فلزی سبک (بهویژه در سولهها و سازههای LSF) که در برابر بارهای جانبی حساستر هستند، اهمیت اجرای دقیق والپست بیشتر هم شده است.
انواع والپست
والپست را میتوان از چند زاویه دستهبندی کرد:
۱. از نظر جنس و مقطع
نبشی فولادی: رایجترین نوع، معمولاً با ابعاد حداقل ۴ تا ۵ سانتیمتر (بسته به طراحی، تا نبشیهای دوبل هم استفاده میشود)
ناودانی: در حالت اجرای منقطع و برای دیوارهای با بازشوی بزرگ یا وزن بیشتر کاربرد دارد
قوطی فولادی: معمولاً با حداقل ابعاد ۶۰ در ۶۰ میلیمتر
والپست بتنی: در سازههای بتنی، مشروط بر اینکه مقاومت فشاری بتن حداقل ۲۵ مگاپاسکال باشد
وال مش (مش فایبرگلاس یا کامپوزیت FRP): نوع مدرنتر که به دلیل وزن کم و مقاومت بالا در برابر خوردگی، در پروژههای سبکسازی رو به گسترش است
۲. از نظر نحوه اجرا
والپست ممتد: بهصورت پیوسته در طول دیوار اجرا میشود
والپست منقطع: بهصورت نقطهای و در فواصل مشخص، معمولاً برای دیوارهایی با نیاز پایداری بیشتر یا بازشوهای بزرگ
۳. از نظر نوع اتصال به سقف
طبق پیوست ششم استاندارد ۲۸۰۰، اتصال والپست (وادار) به سقف یا تیر بالایی به دو شکل انجام میشود:
اتصال کشویی (تلسکوپی): امکان جابجایی والپست نسبت به سقف را در زمان زلزله فراهم میکند
اتصال ثابت: در این حالت، برقراری هرگونه اتصال میلگرد بستر با جوش، قلاب یا گیره به والپست ممنوع است، چون مانع رفتار صحیح دیوار در برابر زلزله میشود
انتخاب نوع مناسب کاملاً به طراحی سازه، نوع اسکلت (فلزی یا بتنی) و نظر مهندس ناظر بستگی دارد و نباید سلیقهای انجام شود.
استاندارد فاصلهگذاری والپست (طبق آییننامه ۲۸۰۰)
یکی از پرتکرارترین سوالات درباره اجرای والپست، فاصله مناسب بین دو والپست است. طبق ضوابط آییننامه ۲۸۰۰:
حداقل فاصله مجاز بین والپستها ۲ متر و حداکثر آن ۴ متر است
ارتفاع دیوار، طول دیوار و بار جانبی وارده از عوامل تعیینکننده فاصله دقیق هستند
در دیوارهایی با ارتفاع بیش از ۱.۸ متر، والپست باید از دو طرف به سازه متصل شود
در صورت استفاده از کلاف عمودی، طول دیوار بین دو کلاف نباید از ۶ متر بیشتر شود
والپستهایی که کنار ستون قرار میگیرند باید ۴ تا ۵ سانتیمتر از ستون فاصله داشته باشند تا هنگام ورود بار جانبی، ستون مستقیماً به دیوار فشار وارد نکند
رعایت دقیق این فواصل، مسئولیتی مهندسی است و باید طبق نقشه اجرایی مصوب مهندس ناظر انجام شود؛ فاصلهگذاری نادرست میتواند عملکرد کل سیستم را بیاثر کند.
نحوه اتصال والپست به سازه
بسته به نوع اسکلت، دو روش اصلی برای اتصال والپست وجود دارد:
اتصال جوشی (سازه فلزی)
جوشکاری والپست به ستون یا تیر باید مطابق استاندارد AWS D1.1 انجام شود. توصیه میشود از الکترود کمهیدروژن (مانند E7018) و جوش پیوسته یا منقطع با طول حداقل ۵ سانتیمتر استفاده شود. کیفیت جوش معمولاً با روشهای غیرمخرب کنترل میشود تا از تضعیف اتصال جلوگیری شود.
اتصال مکانیکی (پیچ و مهره)
در مواردی که جوشکاری امکانپذیر یا مطلوب نیست، از پیچهای استاندارد گالوانیزه (مانند پیچهای ASTM A325) با گشتاور مشخص برای اتصال والپست به ستون یا تیر استفاده میشود.
اتصال در سازه بتنی
در سازههای بتنی، اجرای والپست از طریق قالببندی، میلگردگذاری و بتنریزی صورت میگیرد و صفحات فولادی (پلیت) پیش از بتنریزی به تیر یا ستون جوش داده میشوند؛ در صورت عدم پیشبینی اولیه، این پلیتها با رولبولت به بتن متصل میشوند.
مراحل اجرای والپست (بهویژه نوع منقطع)
اجرای اصولی والپست معمولاً این مراحل را طی میکند:
تعیین محل نصب طبق نقشه اجرایی و تأیید نهایی توسط مهندس ناظر
نصب پلیت فولادی روی ستون یا تیر (پیش از بتنریزی یا با رولبولت پس از آن)
برپایی والپست (نبشی، ناودانی یا قوطی) و اتصال به پلیت با جوش یا پیچومهره طبق استاندارد
جداسازی دیوار از ستون با استفاده از یونولیت یا پشم سنگ ضدرطوبت طبق فاصله تعیینشده در نقشه
نصب میلگرد بستر در تراز مشخصشده، همراه با قلاب یا گیره متناسب با نوع اتصال (کشویی یا ثابت)
دیوارچینی با رعایت فاصله استاندارد ناودانی منقطع (معمولاً هر یک متر)
کنترل کیفیت اتصالات و جوشها پیش از پوشش نهایی دیوار
نکته مهم: در اتصال تلسکوپی، والپست میانی از بالا نباید کاملاً به سقف بچسبد؛ در غیر این صورت امکان جابجایی لازم در برابر زلزله را از دست میدهد.
عوامل موثر بر قیمت والپست
هزینه نهایی تهیه و اجرای والپست به چند عامل بستگی دارد:
نوع و مقدار متریال مصرفی (قیمت نبشی، ناودانی، قوطی یا پلیت فولادی)
نوع سازه (بتنی یا فلزی)
ارتفاع و طول دیوار و در نتیجه تعداد والپست موردنیاز
جزئیات اتصالات (جوشی یا مکانیکی)
دستمزد اجرا و شرایط کارگاهی
طبق برآوردهای موجود، اجرای والپست مطابق روشها و ضوابط بهروز میتواند نسبت به روشهای قدیمیتر، تا ۲۰ الی ۳۰ درصد در هزینه صرفهجویی ایجاد کند؛ هرچند این عدد بهشدت به شرایط پروژه بستگی دارد و نباید آن را بهعنوان یک قاعده ثابت در نظر گرفت.
نکات مهم و اشتباهات رایج در اجرای والپست
رعایتنکردن فاصله استاندارد ستون تا والپست (۴ تا ۵ سانتیمتر) میتواند باعث انتقال مستقیم فشار از ستون به دیوار شود
چسباندن کامل والپست میانی به سقف در اتصال تلسکوپی، که مانع عملکرد صحیح سیستم در برابر زلزله میشود
جوشکاری غیراستاندارد یا بدون کنترل کیفیت، که میتواند اتصال را در برابر بار جانبی ضعیف کند
استفاده نکردن از عایق رطوبتی مناسب بین دیوار و ستون، بهخصوص در مناطق مرطوب مثل شمال کشور یا سواحل جنوب که خوردگی فلزات سریعتر اتفاق میافتد
اجرای والپست بدون تأیید نقشه توسط مهندس ناظر
سوالات متداول درباره والپست
آیا والپست همان وادار است؟ بله، در بسیاری از منابع فنی و در متن آییننامه ۲۸۰۰، والپست و وادار به یک معنا و برای یک المان به کار میروند.
آیا والپست بار سازه را تحمل میکند؟ خیر، والپست یک المان غیرباربر (غیرسازهای) است و وظیفه اصلی آن انتقال نیروهای جانبی (زلزله و باد) است، نه تحمل بار قائم سازه.
حداقل و حداکثر فاصله والپستها چقدر است؟ طبق ضوابط آییننامه ۲۸۰۰، بهطور کلی بین ۲ تا ۴ متر، با در نظر گرفتن ارتفاع دیوار و بار جانبی وارده.
چه زمانی از والپست بتنی بهجای فولادی استفاده میشود؟ در سازههای بتنی که مقاومت فشاری بتن حداقل ۲۵ مگاپاسکال باشد، میتوان از والپست بتنی بهجای مقاطع فولادی استفاده کرد.
جمعبندی
والپست یک المان کوچک اما حیاتی در سفتکاری ساختمان است که نقش مستقیمی در ایمنی سازه، بهویژه در برابر زلزله، ایفا میکند. انتخاب نوع مناسب (نبشی، ناودانی، قوطی یا بتنی)، رعایت دقیق فاصلهگذاری طبق آییننامه ۲۸۰۰، و اجرای صحیح اتصالات (جوشی یا مکانیکی) طبق استانداردهای فنی، تفاوت بین یک دیوار ایمن و یک دیوار آسیبپذیر را رقم میزند. با توجه به هزینه نسبتاً پایین اجرای والپست در مقایسه با نقشی که در کاهش خسارتهای احتمالی دارد، صرفنظر از نوع سازه، اجرای اصولی آن نباید نادیده گرفته شود.
اگر به دنبال خرید انواع پروفیل والپست و وادار با کیفیت تضمینشده و مشخصات فنی دقیق هستید، میتوانید محصولات موجود در محصولات ساختمانی پارسیان را مشاهده کنید. همچنین برای محاسبه دقیق میزان مصالح موردنیاز پروژه خود، از ابزار محاسبهگر مصالح سایت استفاده کنید یا برای مشاهده سایر مطالب فنی به وبلاگ محصولات ساختمانی پارسیان سر بزنید.
