وادار چیست؟ تفاوت وادار میانی و وادار عمودی
اسم «وادار» و «والپست» اغلب بهجای هم به کار میروند، اما وادار در واقع یک زیرمجموعهٔ خانوادهٔ والپست است — همان عضو عمودی فولادی که در طول دیوار غیرسازهای، از کف تا سقف کشیده میشود. مشکل اینجاست که دو نوع کاملاً متفاوت از وادار وجود دارد که خیلی وقتها با هم اشتباه گرفته میشوند: وادار عمودی (یا انتهایی، معروف به U) و وادار میانی (معروف به H). در این مقاله دقیقاً همین تفاوت را روشن میکنیم: هرکدام کجا نصب میشوند، چه ابعادی دارند، و چطور به سازه متصل میشوند.
خلاصهٔ مقاله
وادار عمودی (U) در دو طرف بازشوی پنجره یا در گوشهٔ چرخش دیوار نصب میشود؛ نقشش مهار لبهٔ آزاد دیوار است. وادار میانی (H) برای دیوارهایی طولانیتر از حد استاندارد آییننامهٔ ۲۸۰۰ (حدود ۴ متر) به کار میرود و وسط دیوار، دیوار را به قطعات کوچکتر تقسیم میکند. هر دو از فولاد ST37 به طول استاندارد ۳ متر ساخته میشوند و پایهٔ هرکدام از طریق یک پلیت جوششده، با پیچ و رولبولت به کف متصل میشود؛ تفاوت اصلیشان محل نصب و نقش سازهایشان است، نه جنس یا نحوهٔ اتصال.
فهرست مطالب
وادار چیست و چرا در آییننامه ۲۸۰۰ الزامی است؟
دیوارهای غیرسازهای وزن سازه را تحمل نمیکنند، اما در برابر نیروی جانبی زلزله یا باد، اگر مهار نشوند، بهسرعت آسیب میبینند. وادار، عضو عمودی فولادی است که این مهار را در طول دیوار تأمین میکند؛ برخلاف والپست منقطع که فقط کنارههای دیوار را میپوشاند، وادار از کف تا سقف کشیده میشود و مقاومت دیوار را در کل ارتفاعش بالا میبرد. پیوست ششم آییننامهٔ ۲۸۰۰ ایران، استفاده از وادار را برای دیوارهایی با شرایط خاص (بازشوی بزرگ، طول زیاد) الزامی کرده است. برای دیدن کل خانوادهٔ محصولات، صفحهٔ والپست را ببینید.
وادار عمودی (انتهایی) U چیست؟
وادار عمودی، که به آن وادار انتهایی یا U هم گفته میشود، در نقاطی نصب میشود که دیوار یک لبهٔ آزاد یا یک نقطهٔ چرخش دارد: دو طرف بازشوی پنجره یا در، انتهای دیواری که به ستون یا دیوار دیگری وصل نیست، و گوشههایی که دیوار در آنها تغییر جهت میدهد (مثل گوشهٔ اتاق یا دیوارهٔ آسانسور). نقش اصلیاش، کنترل حرکت همین لبهٔ آزاد در برابر نیروی جانبی است. برای مشخصات کامل محصول، صفحهٔ وادار عمودی U را ببینید.
| ویژگی وادار عمودی U | مقدار |
|---|---|
| طول استاندارد | ۳ متر |
| عرض جان (ناودانی) | ۱۰، ۱۵ یا ۲۰ سانتیمتر |
| عرض بال | ۵ سانتیمتر |
| ضخامت | ۱.۷ یا ۲ میلیمتر |
| جنس | فولاد ST37 |
| محل نصب | دو طرف پنجره/در، انتهای آزاد دیوار، گوشهٔ چرخش دیوار |
موجود برای سفارش
وادار عمودی U در هر سه عرض (۱۰، ۱۵ و ۲۰ سانتیمتر) با بهترین قیمت بازار در محصولات ساختمانی پارسیان موجود است.

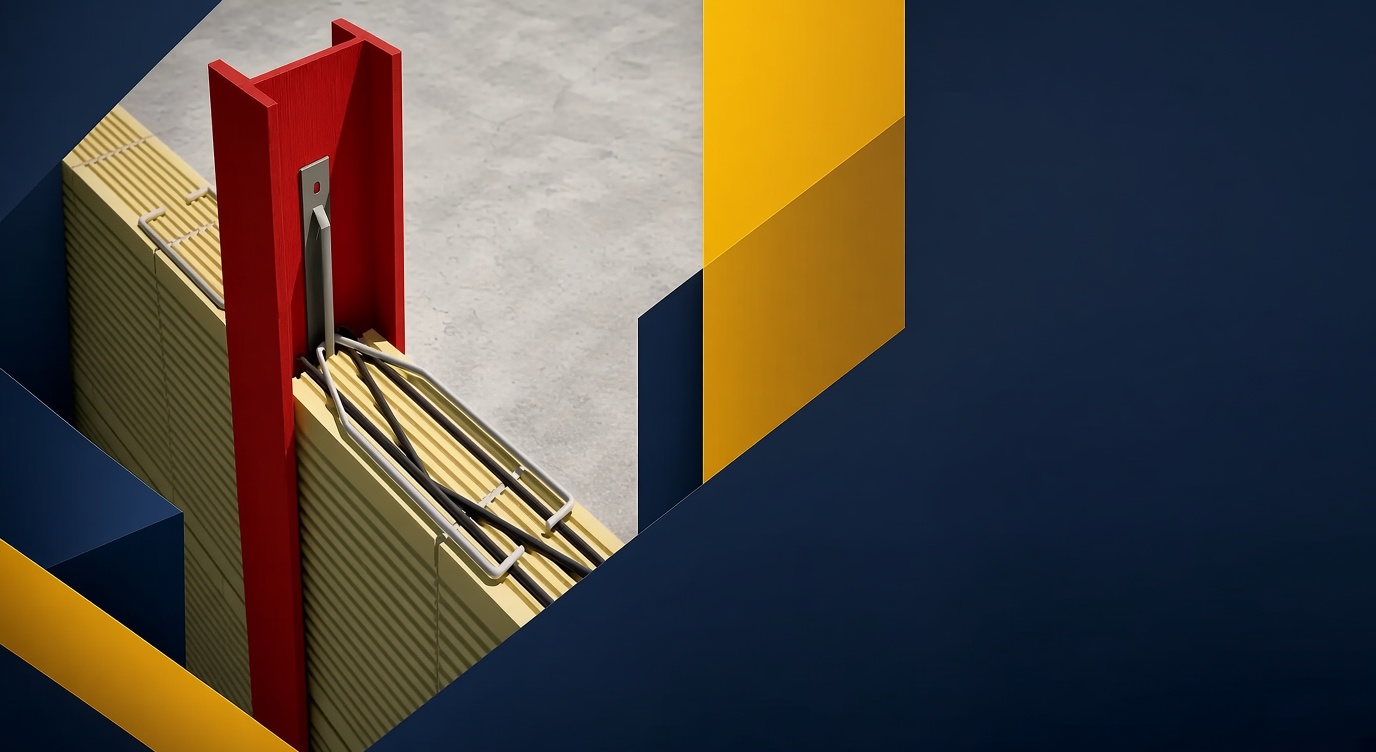

وادار میانی H چیست؟
وادار میانی، یا وادار H، برای دیوارهایی به کار میرود که طولشان بین دو ستون از حد استاندارد آییننامه (حدود ۴ متر) بیشتر باشد. برخلاف وادار عمودی که در لبههای دیوار نصب میشود، وادار میانی وسط دیوار قرار میگیرد و آن را به دو (یا چند) بخش کوچکتر تقسیم میکند — دقیقاً همان کاری که یک ستون واقعی میکرد، اما بدون نیاز به قالببندی و بتنریزی. یک نکتهٔ فنی حیاتی دربارهٔ وادار میانی این است که باید در راستای طول دیوار، آزادی حرکت داشته باشد؛ اگر این آزادی حرکت نباشد، در زلزله نیرو مستقیم به اجزای سازهای وارد میشود. برای همین بالای وادار میانی همیشه به والپست کشویی متصل میشود، نه به یک اتصال صلب یا جوش مستقیم. مشخصات کامل محصول را در صفحهٔ وادار میانی H ببینید.
| ویژگی وادار میانی H | مقدار |
|---|---|
| طول استاندارد | ۳ متر |
| ساخت | پروفیل ۱۰۰×۱۰۰ میلیمتر، یا ورق ۲ میلیمتری با بال حداقل ۵ سانتیمتر |
| جنس | فولاد ST37، ضدزنگ یا گالوانیزه |
| محل نصب | وسط دیوارهای طولانیتر از حدود ۴ متر بین دو ستون |
| اتصال بالا | والپست کشویی (نه جوش مستقیم به سقف) |
جدول مقایسهٔ کامل وادار عمودی و وادار میانی
| ویژگی | وادار عمودی (U) | وادار میانی (H) |
|---|---|---|
| محل نصب | دو طرف پنجره، انتهای دیوار، گوشهٔ چرخش | وسط دیوارهای طولانیتر از ۴ متر |
| نقش اصلی | مهار لبهٔ آزاد دیوار | تقسیم دیوار طولانی به قسمتهای کوچکتر |
| اتصال بالا | پلیت به سقف/تیر | والپست کشویی (اجازهٔ حرکت کنترلشده) |
| اتصال پایین | پلیت جوششده و پیچ و رولبولت به کف | پلیت جوششده و پیچ و رولبولت به کف |
| طول استاندارد | ۳ متر | ۳ متر |
| جنس | فولاد ST37 | فولاد ST37 |
نحوهٔ اتصال وادار به سازه
وادار عمودی U دقیقاً مثل وادار میانی H به سازه متصل میشود: ابتدا وادار به یک پلیت فولادی (معمولاً چهار سوراخه) جوش داده میشود، و سپس همان پلیت با پیچ و رولبولت به کف بتنی مهار میشود. این روش برای هر دو نوع وادار یکسان است، حتی وقتی وادار U نزدیک بازشوی پنجره قرار میگیرد؛ چون نزدیکی خودِ وادار به پنجره، به معنای نزدیکی پلیتِ کف آن به لبهٔ آزاد بتن نیست. رولپلاک، در مقابل، معمولاً برای اتصالات سبکتری که واقعاً به لبهٔ بتن نزدیکاند (نه برای پلیت کف وادار) به کار میرود.
وادار عمودی و میانی چطور با هم کار میکنند؟
در یک دیوار طولانی واقعی، معمولاً هر دو نوع وادار با هم به کار میروند: وادار عمودی در دو انتهای دیوار (یا کنار بازشوها) و وادار میانی در نقاط میانی، طبق فاصلهٔ تعیینشده در نقشهٔ سازه. علاوه بر این دو، والپست منقطع هم برای کنترل حرکت خارج از صفحهٔ دیوار در کنارهٔ آن به کار میرود. هیچکدام از این قطعات بهتنهایی جای بقیه را نمیگیرند؛ مهار کامل یک دیوار، ترکیبی از همهٔ این اجزاست.
از تخریب تا اخذ پایانکار، همهچیز زیر یک سقف
محصولات ساختمانی پارسیان فقط تأمینکنندهٔ خانوادهٔ والپست نیست؛ از تخریب اولیه تا اخذ استاندارد آسانسور و پایانکار، خدمات پروژهٔ شما را از صفر تا صد پوشش میدهیم. برای مشاوره دربارهٔ نوع وادار موردنیاز پروژهتان، همین حالا از طریق سایت یا تماس تلفنی با ما در ارتباط باشید.
اشتباهات رایج در انتخاب و اجرای وادار
- استفاده از وادار عمودی بهجای وادار میانی در وسط یک دیوار طولانی (این دو جایگزین هم نیستند).
- جوشدادن مستقیم بالای وادار میانی به سقف، بهجای استفاده از والپست کشویی.
- استفاده از رولبولت در پلیتی که نزدیک لبهٔ آزاد بتن قرار گرفته است.
- نادیدهگرفتن نصب وادار عمودی در گوشههای چرخش دیوار (مثل دیوارهٔ آسانسور) و محدودکردنش فقط به کنار پنجرهها.
- انتخاب عرض نامناسب (۱۰، ۱۵ یا ۲۰ سانتیمتر) بدون تطبیق با تیغهٔ واقعی دیوار.
سؤالات متداول
فرق اصلی وادار عمودی و وادار میانی چیست؟
وادار عمودی در لبههای آزاد دیوار (کنار پنجره، انتهای دیوار، گوشهٔ چرخش) نصب میشود؛ وادار میانی وسط دیوارهای طولانیتر از حد استاندارد قرار میگیرد و دیوار را تقسیم میکند.
آیا وادار عمودی و میانی قابل جایگزینی با هم هستند؟
خیر. کاربرد و محل نصبشان کاملاً متفاوت است و در پروژهٔ واقعی معمولاً هر دو با هم، نه بهجای هم، استفاده میشوند.
چرا بالای وادار میانی بهجای جوش، والپست کشویی نصب میشود؟
چون وادار میانی باید در راستای دیوار آزادی حرکت داشته باشد؛ جوش مستقیم این آزادی حرکت را از بین میبرد و مقاومت لرزهای دیوار را کاهش میدهد.
عرض وادار را چطور انتخاب کنم؟
عرض وادار باید دقیقاً با تیغهٔ دیوار شما یکسان باشد؛ برای دیوارهای ۱۰، ۱۵ و ۲۰ سانتی، عرض متناظر انتخاب میشود.
آیا انتخاب نوع وادار نیاز به تأیید ناظر دارد؟
بله. تعیین اینکه هر نقطهٔ دیوار به وادار عمودی، میانی یا هرکدام نیاز دارد، باید طبق نقشهٔ سازه و با هماهنگی ناظر یا مهندس محاسب پروژه انجام شود.
