وال پست کشویی چیست؟ راهنمای کامل نوع، مکانیزم و نصب

اگر پروژه‌ای دارید که دیوارهایش بلندتر از ۳.۵ متر است یا طول زیادی بین دو ستون دارد، احتمالاً در نقشهٔ اجرایی به وادار میانی H برخورده‌اید — و درست بالای همان وادار، قطعه‌ای به‌نام وال پست کشویی قرار می‌گیرد که نقشش کمتر از خود وادار شناخته‌شده، ولی اهمیتش کمتر نیست. در این مقاله، وال پست کشویی را از صفر تا صد بررسی می‌کنیم: چیست، چرا اسمش کشویی است، چه فرقی با نوع منقطع‌شکل آن دارد، و دقیقاً چطور نصب می‌شود.

وال پست کشویی چیست و چرا اسمش کشویی است؟

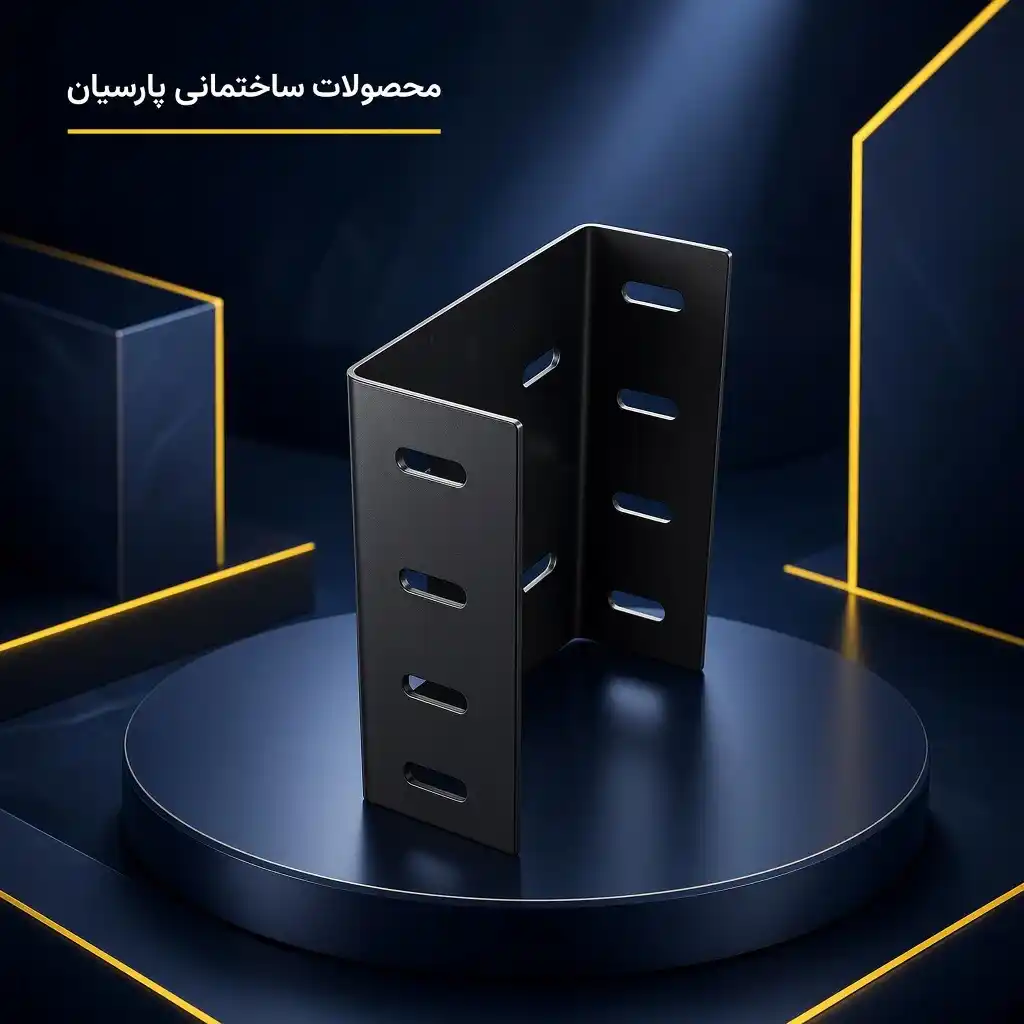

وال پست کشویی، یکی از اعضای خانوادهٔ وال پست است که مستقل عمل نمی‌کند؛ همیشه به‌عنوان تکمیل‌کنندهٔ وادار میانی H در انتهای بالایی آن نصب می‌شود. اسم «کشویی» از مکانیزم حرکتش می‌آید: بر خلاف یک اتصال صلب که کاملاً بی‌حرکت است، این اتصال به سقف یا تیر بالایی اجازه می‌دهد در طول اتصال کمی جابه‌جا شود — دقیقاً مثل یک ریل که یک قطعه در آن می‌لغزد. همین لغزش کنترل‌شده، عاملی است که در زلزله از انتقال مستقیم نیروی سقف به دیوار جلوگیری می‌کند. برای دیدن مشخصات کامل محصول، صفحهٔ وال پست کشویی را ببینید.

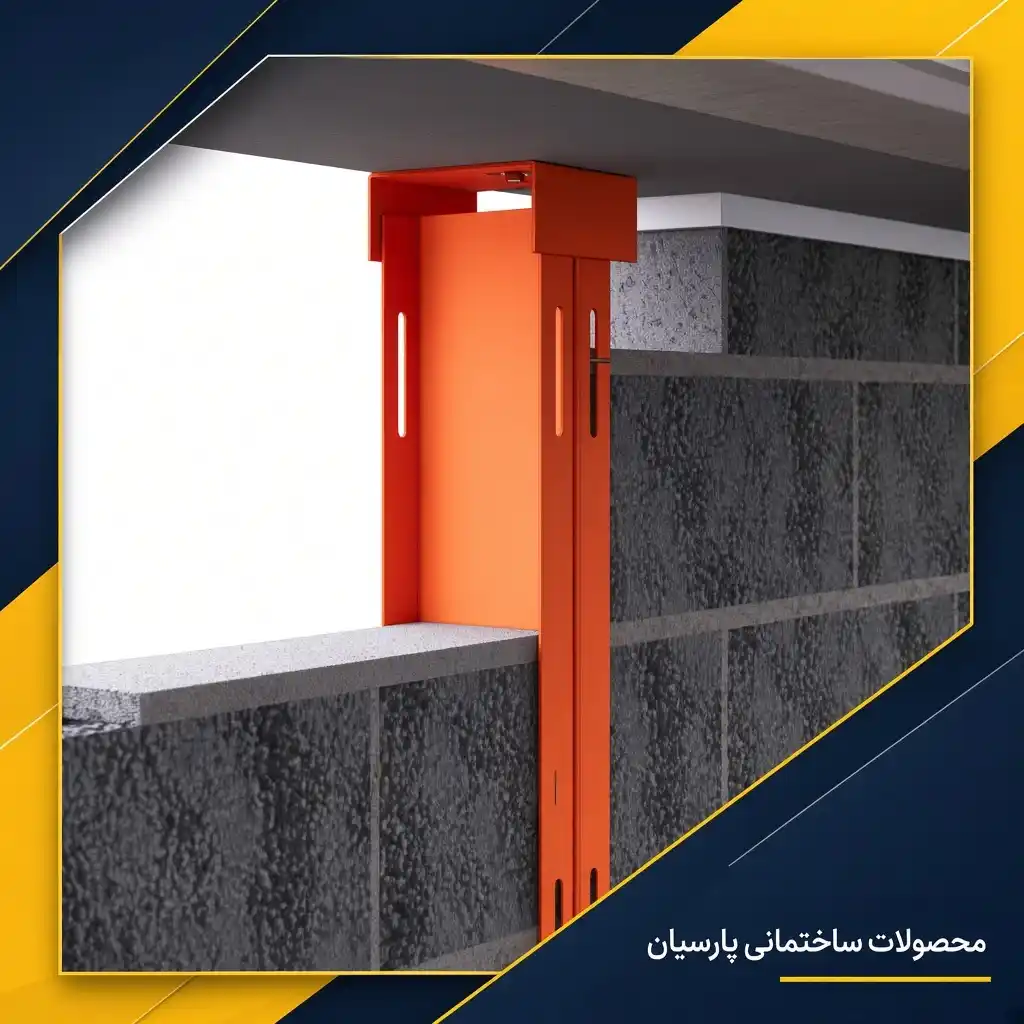

مکانیزم اتصال کشویی؛ حرکت در صفحه، مهار خارج صفحه

نکتهٔ فنی مهمی که کمتر جایی به‌روشنی توضیح داده می‌شود این است که اتصال کشویی، همهٔ جهت‌های حرکت را آزاد نمی‌گذارد. این اتصال حرکت «در صفحهٔ دیوار» (یعنی هم‌راستا با سطح دیوار) را آزاد می‌گذارد، اما حرکت «خارج از صفحه» (یعنی به‌سمت داخل یا بیرون دیوار) را محدود می‌کند. دلیلش ساده است: اگر سقف در زلزله کمی جابه‌جا شود، دیوار باید بتواند همان جابه‌جایی هم‌راستا را تحمل کند بدون آنکه ترک بخورد؛ اما اگر همان دیوار بتواند آزادانه به داخل یا بیرون خم شود، ریسک واژگونی و ریزش وجود دارد. اتصال کشویی، همین دو نیاز به‌ظاهر متضاد را هم‌زمان برآورده می‌کند.

وال پست کشویی ساده و وال پست کشویی منقطع؛ چه فرقی دارند؟

از نظر اجرایی، وال پست کشویی به دو شکل ساخته می‌شود. حالت اول، یک نبشی سادهٔ فلزی است که نقش ریل حرکت را بازی می‌کند. حالت دوم — که به آن وال پست کشویی منقطع گفته می‌شود — از همان پروفیل ناودانی‌شکلی ساخته می‌شود که در وال پست منقطع هم استفاده می‌شود؛ یعنی به‌جای یک نبشی ساده، یک قطعهٔ U‌شکل به‌عنوان محفظهٔ حرکت وادار به کار می‌رود. این طراحی معمولاً سطح تماس بیشتر و مهار بهتری در جهت خارج از صفحه فراهم می‌کند، و به همین دلیل در دیوارهای بلندتر یا در پروژه‌هایی که نظارت فنی دقیق‌تری دارند، ترجیح داده می‌شود. انتخاب بین این دو مدل را بهتر است با ناظر پروژه هماهنگ کنید.

رابطهٔ وال پست کشویی با وادار میانی H

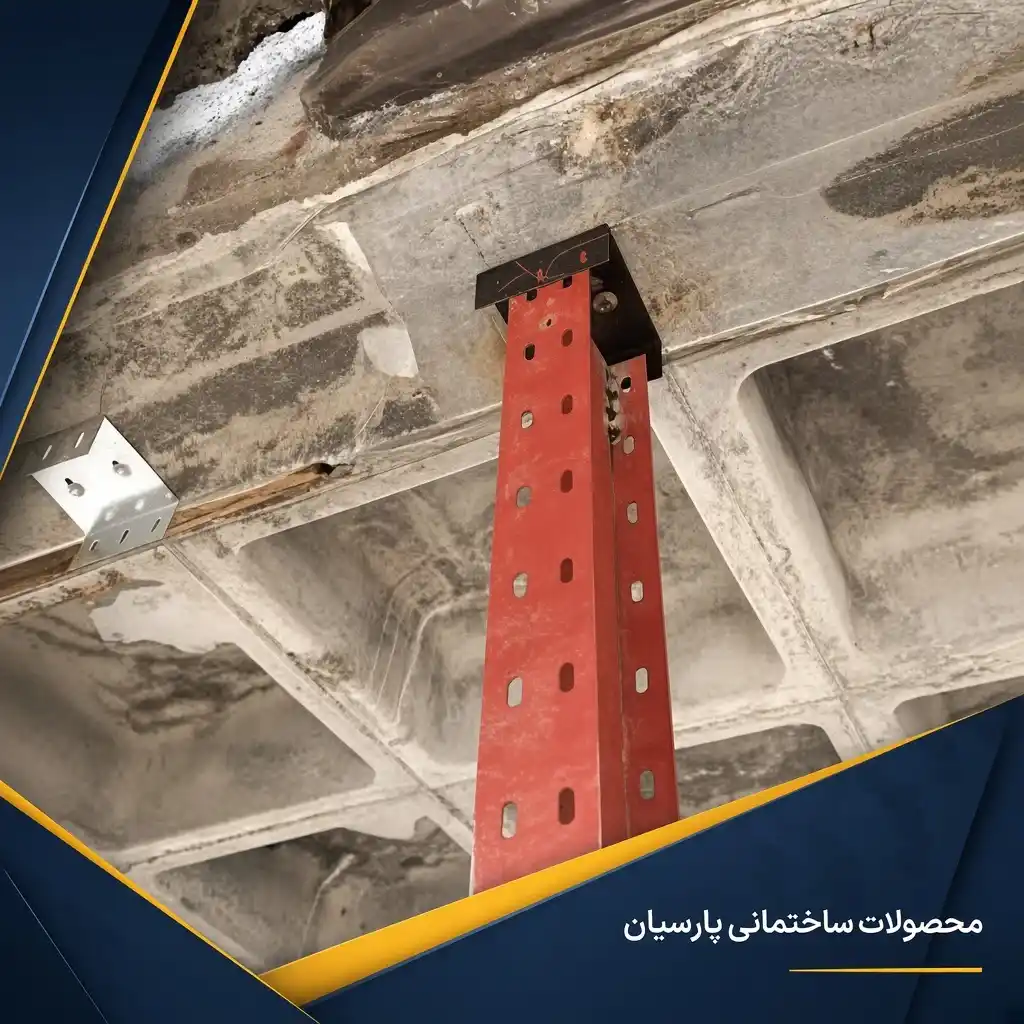

وال پست کشویی همیشه در کنار وادار میانی H معنا پیدا می‌کند؛ پایین H به کف متصل می‌شود (معمولاً با پلیت و رول‌بولت، چون این نقطه از لبهٔ بتن فاصلهٔ کافی دارد) و بالای آن به وال پست کشویی می‌رسد. این ترکیب برای دیوارهایی به کار می‌رود که طول‌شان بین دو ستون از حد استاندارد بیشتر باشد یا ارتفاع‌شان از حدود ۳.۵ متر فراتر رود.

چرا کشویی، نه جوش مستقیم یا اتصال تلسکوپی؟

یکی از اشتباهات رایجی که در استانداردهای ایرانی صریحاً منع شده، جوش‌دادن مستقیم بالای وادار میانی به سقف است. این کار مقاومت لرزه‌ای سازه را کاهش می‌دهد، چون دیگر هیچ جای حرکتی بین سقف و دیوار باقی نمی‌ماند و در حرکت لرزه‌ای، همان نقطهٔ جوش‌شده اولین جایی است که آسیب می‌بیند. اتصال تلسکوپی (یعنی داخل‌کردن ساده یک قطعه در قطعهٔ دیگر بدون طراحی دقیق ریل) هم معمولاً مقاومت و کنترل کافی روی جهت خارج از صفحه ندارد. اتصال کشویی، دقیقاً برای رفع همین دو ضعف طراحی شده: نه آن‌قدر صلب است که در زلزله بشکند، نه آن‌قدر آزاد است که دیوار را بی‌مهار بگذارد.

هدف اتصال کشویی، مهار دیوار نیست به‌تنهایی؛ هدف آن اجازه‌دادن به حرکتی است که اگر مهار نشود، خودش باعث آسیب می‌شود.

نصب وال پست کشویی، قدم‌به‌قدم

1. نصب کامل وادار میانی H: ابتدا وادار میانی، طبق فاصلهٔ استاندارد (معمولاً هر ۳ متر روی دیوارهای طولانی)، از کف تا نزدیکی سقف نصب می‌شود.
2. تعیین نوع کشویی: بر اساس نقشهٔ اجرایی و نظر ناظر، نوع نبشی سادهٔ کشویی یا نوع کشویی منقطع انتخاب می‌شود.
3. نصب ریل کشویی: قطعهٔ کشویی به سقف یا تیر بالایی متصل می‌شود؛ این اتصال باید طوری اجرا شود که وادار بتواند در جهت صفحهٔ دیوار آزادانه داخل آن حرکت کند.
4. کنترل حرکت خارج از صفحه: پس از نصب، باید اطمینان حاصل شود که وادار در جهت خارج از صفحهٔ دیوار (به‌سمت داخل یا بیرون) گیر و مهار کافی دارد.
5. ممنوعیت جوش مستقیم: در هیچ نقطه‌ای، بالای وادار میانی نباید مستقیماً به سقف جوش داده شود.
6. ادامهٔ اجرای دیوار: پس از تثبیت اتصال بالا و پایین، دیوارچینی و اجرای میلگرد بستر طبق روال معمول ادامه پیدا می‌کند.

کشویی در مقابل منقطع؛ کجا شبیه‌اند و کجا فرق دارند

وال پست کشویی و وال پست منقطع از نظر جنس و گاهی حتی شکل مقطع (در نوع کشویی منقطع) شبیه هم‌اند، اما محل و نقش‌شان کاملاً متفاوت است:

اشتباهات رایج در اجرای وال پست کشویی

• جوش‌دادن مستقیم بالای وادار میانی به سقف یا تیر، به‌جای استفاده از اتصال کشویی.
• انتخاب نوع نبشی سادهٔ کشویی در دیوارهایی که به مهار خارج از صفحهٔ قوی‌تری نیاز دارند (که در آن‌ها نوع منقطع مناسب‌تر است).
• محکم‌کردن بیش از حد اتصال کشویی، طوری که عملاً امکان حرکت در صفحه از بین برود.
• عدم هماهنگی فاصلهٔ نصب وادار میانی با طول واقعی دیوار طبق نقشهٔ سازه.
• نادیده‌گرفتن هماهنگی با ناظر پروژه در انتخاب نوع کشویی مناسب.

سؤالات متداول

وال پست کشویی دقیقاً چه کاری انجام می‌دهد؟

به سقف یا تیر بالایی اجازه می‌دهد در جهت صفحهٔ دیوار کمی جابه‌جا شود، بدون آنکه این جابه‌جایی مستقیم به دیوار یا وادار میانی منتقل شود؛ در همان حال، حرکت به‌سمت داخل یا بیرون دیوار را محدود می‌کند.

فرق وال پست کشویی ساده و وال پست کشویی منقطع چیست؟

نوع ساده از یک نبشی معمولی ساخته می‌شود؛ نوع منقطع از همان پروفیل ناودانی‌شکل وال پست منقطع ساخته می‌شود و معمولاً مهار بهتری در جهت خارج از صفحه فراهم می‌کند.

آیا می‌توان به‌جای وال پست کشویی، بالای وادار H را جوش داد؟

خیر. طبق استاندارد ایرانی، جوش مستقیم بالای وادار میانی به سقف مجاز نیست و مقاومت لرزه‌ای دیوار را کاهش می‌دهد.

وال پست کشویی در چه دیوارهایی لازم است؟

هرجا که وادار میانی H به کار رفته باشد — یعنی دیوارهای طولانی‌تر از حد استاندارد بین دو ستون، یا دیوارهای بلندتر از حدود ۳.۵ متر — وال پست کشویی هم در بالای آن لازم است.

انتخاب بین کشویی ساده و کشویی منقطع را چطور انجام دهیم؟

این تصمیم به ارتفاع دیوار، بار مورد انتظار و نظر ناظر یا مهندس محاسب پروژه بستگی دارد؛ پیش از خرید بهتر است با کارشناس فنی مشورت کنید.
