بست رادیکالی چیست؟ همهچیز دربارهٔ کاربرد، انواع و استاندارد نصب آن
اگر تا امروز نام «بست رادیکالی» را روی صورتحساب یا نقشهٔ اجرایی یک پروژه دیدهاید و نمیدانید دقیقاً چه قطعهای است و چرا اینقدر روی نصب درستش تأکید میشود، این مقاله برای همین نوشته شده. بست رادیکالی یکی از کوچکترین اما پرتکرارترین قطعات فولادی در اجرای دیوارهای غیرسازهای است — قطعهای که اغلب کاملاً داخل دیوار پنهان میماند، ولی نبودش یا نصب غلطش، دقیقاً همان نقطهای است که در زلزلههای واقعی زودتر از همهجا آسیب میبیند.
خلاصهٔ مقاله
بست رادیکالی، قطعهای فولادی و خمدار است که دیوارهای غیرسازهای (بهویژه بلوکهای سبک مثل هبلکس) را در محل تلاقی دو دیوار یا اتصال دیوار به ستون، مطابق پیوست ششم آییننامهٔ ۲۸۰۰ مهار میکند. دو مدل اصلی دارد — یکطرفه برای هشتگیری یک دیوار و دوطرفه برای مهار همزمان دو دیوار — و از فولاد گالوانیزه یا استیل ضدزنگ با عرض حداقل ۳ سانتیمتر و ضخامت ۱ تا ۲ میلیمتر ساخته میشود. نصب آن همیشه درون ملات و با پیچ و رولپلاک یا جوش انجام میگیرد، نه با میخ یا کوبیدن مستقیم.
فهرست مطالب
- ۱. بست رادیکالی چیست و چرا در آییننامه ۲۸۰۰ الزامی است؟
- ۲. بست رادیکالی چگونه کار میکند؟
- ۳. انواع بست رادیکالی؛ یکطرفه در برابر دوطرفه
- ۴. مشخصات فنی بست رادیکالی
- ۵. بست رادیکالی دقیقاً کجا و چگونه نصب میشود؟
- ۶. بست رادیکالی و بلوک هبلکس؛ چرا این ترکیب پرکاربردتر است؟
- ۷. بست رادیکالی در مقابل سایر اعضای خانوادهٔ والپست
- ۸. اشتباهات رایج در نصب بست رادیکالی
- ۹. چرا مهار دیوارهای غیرسازهای اهمیت دارد؟
- ۱۰. سؤالات متداول
بست رادیکالی چیست و چرا در آییننامه ۲۸۰۰ الزامی است؟
دیوارهای غیرسازهای — یعنی دیوارهای بلوکی و آجری که فقط نقش تقسیمبندی فضا را دارند و وزن سازه را تحمل نمیکنند — از نظر مقاومت جانبی، ضعیفترین بخش هر ساختمان بهحساب میآیند. این دیوارها اگر به هیچ نقطهای از اسکلت اصلی یا به دیوارهای مجاورشان متصل نباشند، در برابر حرکت لرزهای عملاً یک تودهٔ آزاد و بیمهار هستند. برای جبران همین ضعف، پیوست ششم آییننامهٔ ۲۸۰۰ ایران (آییننامهٔ طراحی ساختمانها در برابر زلزله)، مهار دیوارهای غیرسازهای را با قطعات فولادی مشخصی الزامی کرده است. بست رادیکالی یکی از همین قطعات است؛ نقشش مهار دیوار در محل تلاقی دو دیوار یا اتصال دیوار به ستون است — دقیقاً جایی که والپست و وادار بهتنهایی پوشش نمیدهند.
بست رادیکالی چگونه کار میکند؟

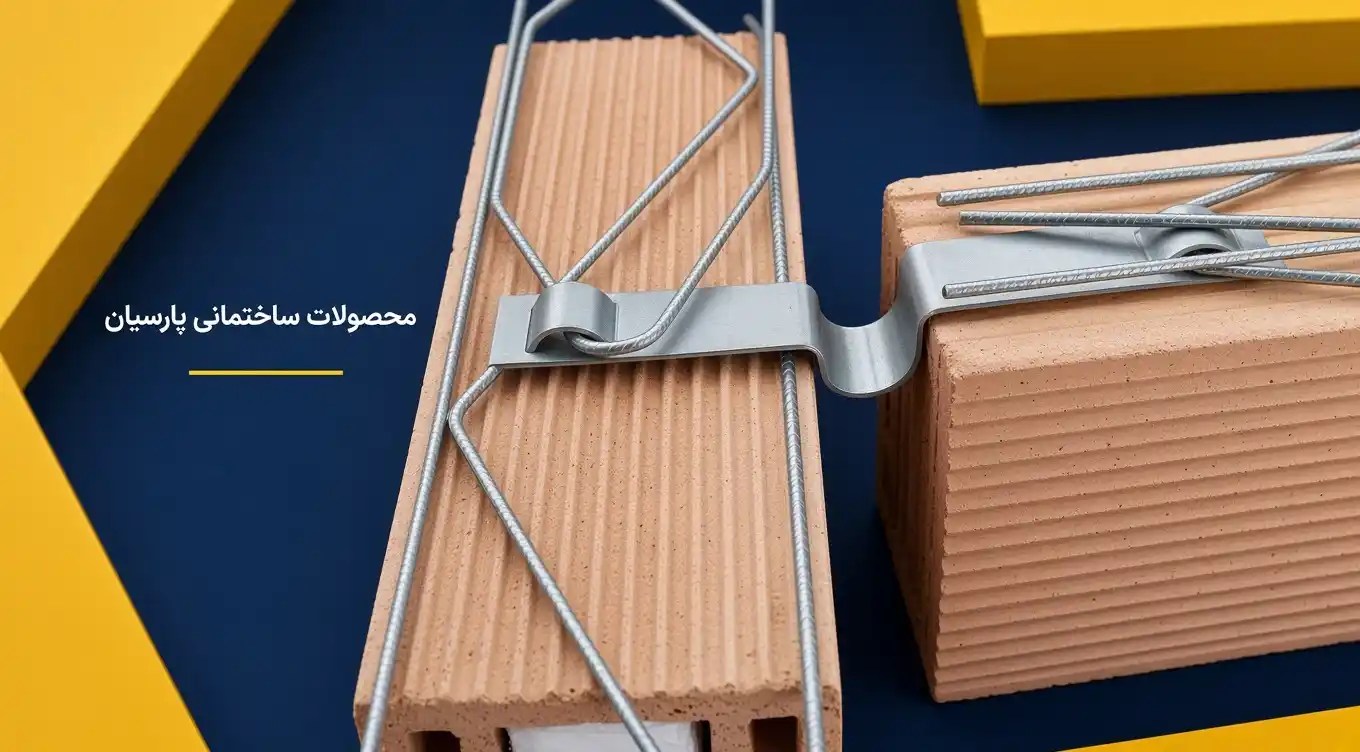

نام «رادیکالی» به همان خمیدگی مشخص در بدنهٔ این بست اشاره دارد. این خمیدگی تصادفی نیست: طراحی شده تا بست بتواند نیروی جانبی زلزله را از دیوار به سازه یا دیوار مجاور منتقل کند، بدون آنکه اتصال کاملاً صلب و بیحرکت باشد. اگر این اتصال بیش از حد سفت باشد، در نوسان زلزله همان نقطهٔ اتصال ترک میخورد یا میشکند؛ اگر هم دیوار اصلاً مهار نشود، در همان نوسان از سازه جدا میشود. بست رادیکالی همان تعادل میانی — مهار کافی، همراه با کمی جای حرکت افقی — را فراهم میکند. همین منطق، دقیقاً همان چیزی است که در طراحی وادار U و H و فوم درزگیر بین والپست و بلوک هم دنبال میشود؛ همهٔ این قطعات یک خانوادهاند و یک هدف مشترک دارند.
انواع بست رادیکالی؛ یکطرفه در برابر دوطرفه
بست رادیکالی در دو مدل اصلی تولید میشود و تفاوتشان صرفاً به تعداد دیوارهایی برمیگردد که باید در یک نقطه مهار شوند:
| ویژگی | بست یکطرفه | بست دوطرفه |
|---|---|---|
| تعداد سر اتصال | یک سر | دو سر |
| کاربرد اصلی | هشتگیری یک دیوار داخلی به سازه | مهار همزمان دو دیوار در محل تلاقی |
| محل نصب رایج | اتصال دیوار به ستون یا سازهٔ فلزی | تقاطع دو دیوار، یا اتصال دیوار داخلی و خارجی |
| جنس و استاندارد | یکسان با نوع دوطرفه | یکسان با نوع یکطرفه |
انتخاب بین این دو، تصمیمی مهندسی است، نه سلیقهای؛ در عمل معمولاً هر دو مدل در یک پروژه، هرکدام در نقطهٔ مناسب خودشان، استفاده میشوند.
مشخصات فنی بست رادیکالی
| ویژگی | مقدار |
|---|---|
| جنس | فولاد گالوانیزه یا استیل ضدزنگ |
| ضخامت | ۱ تا ۲ میلیمتر |
| عرض | حداقل ۳ سانتیمتر (الزام پیوست ششم آییننامهٔ ۲۸۰۰) |
| محل قرارگیری | درون ملات بین ردیفهای بلوک، کاملاً مدفون |
| فاصلهٔ نصب | هر ۱ تا ۲ ردیف بلوک |
| روش اتصال به سازه | پیچ و رولپلاک (بتن) یا جوش (فلز) |

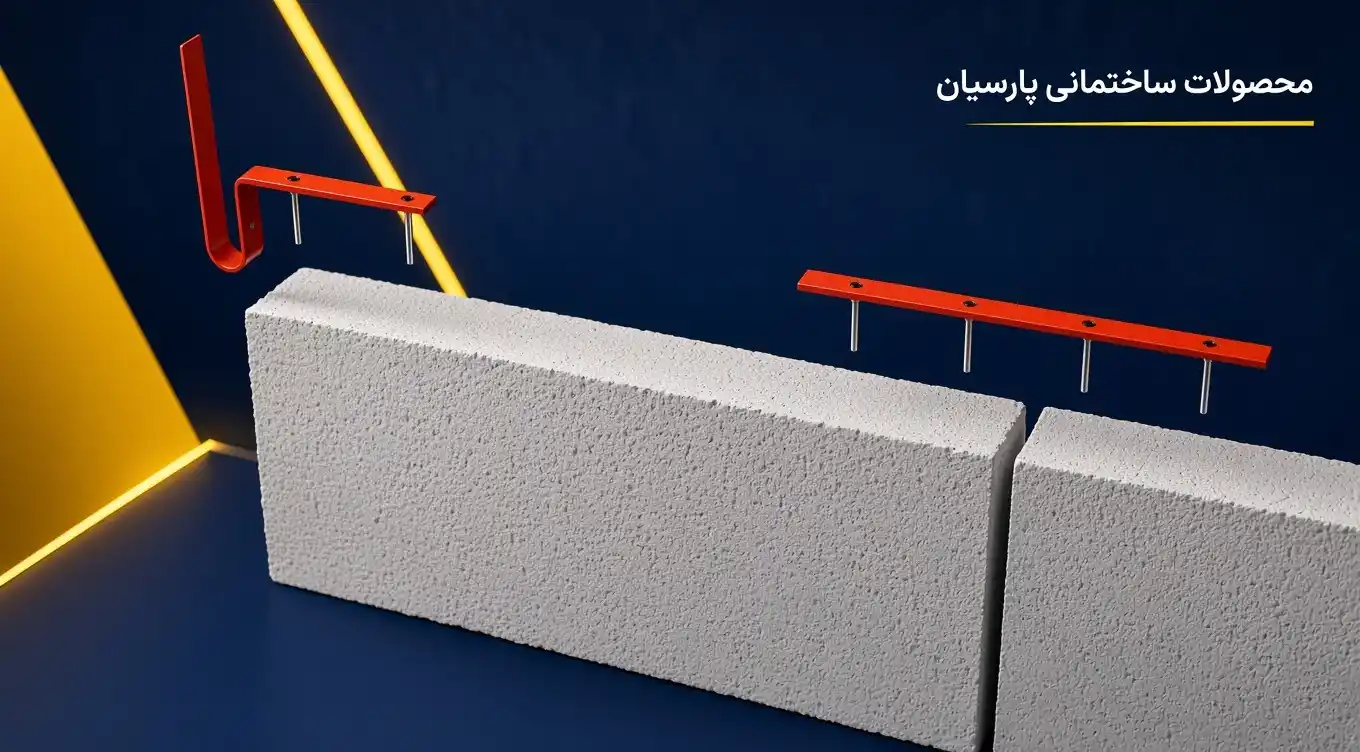

بست رادیکالی دقیقاً کجا و چگونه نصب میشود؟
نصب بست رادیکالی چند قاعدهٔ ساده اما غیرقابلچشمپوشی دارد:
- بست همیشه درون ملات بین دو ردیف بلوک قرار میگیرد و بعد از اجرا از بیرون دیده نمیشود.
- فاصلهٔ استاندارد نصب، هر یک تا دو ردیف بلوک است؛ فاصلهٔ دقیق را باید بر اساس نقشهٔ سازه تعیین کرد.
- طرفی که به ستون یا دیوار بتنی وصل میشود، با پیچ و رولپلاک مهار میگردد.
- اگر سازهٔ مقصد فلزی باشد، اتصال با جوش انجام میشود، نه پیچ.
- استفاده از میخ یا کوبیدن مستقیم بست بهجای پیچ، روش استاندارد نیست و مقاومت اتصال را کاهش میدهد.
پیش از شروع اجرا، بهتر است محل دقیق و تعداد بستهای موردنیاز با ناظر پروژه یا مهندس محاسب هماهنگ شود؛ این تصمیم به نقشهٔ سازه، ارتفاع دیوار و نوع بلوک مصرفی بستگی دارد.
بست رادیکالی و بلوک هبلکس؛ چرا این ترکیب پرکاربردتر است؟
بلوکهای سبک مثل هبلکس (AAC)، بهدلیل ساختار متخلخلشان، در برابر تنشهای موضعی حساستر از بلوک سیمانی معمولی هستند. بدون مهار مناسب در محل تلاقی دیوارها یا اتصال به ستون، این حساسیت بهشکل ترکخوردگی زودهنگام خودش را نشان میدهد. به همین دلیل، در بیشتر پروژههایی که از دیوار هبلکس استفاده میشود، بست رادیکالی — بهخصوص مدل دوطرفه در محل تلاقی دیوارها — بهجای یک گزینهٔ اختیاری، بهعنوان یک قطعهٔ استاندارد و جداییناپذیر از فرایند اجرا در نظر گرفته میشود.
بست رادیکالی در مقابل سایر اعضای خانوادهٔ والپست
بست رادیکالی بهتنهایی جایگزین والپست و وادار نیست؛ هرکدام از این قطعات یک نقطهٔ مشخص و متفاوت از دیوار را پوشش میدهند و در پروژهٔ واقعی معمولاً همه با هم به کار میروند:
| قطعه | محل کاربرد |
|---|---|
| بست رادیکالی | تلاقی دو دیوار، یا اتصال دیوار به ستون در طول دیوار |
| والپست منقطع | کنارههای دیوار، اتصال به ستون کناری |
| وادار عمودی U | دو طرف بازشوی پنجره یا گوشهٔ چرخش دیوار |
| وادار میانی H | وسط دیوارهای بلندتر از ۳ متر بین دو ستون |
| والپست سقفی | بالای دیوار، اتصال به سقف یا تیر |
برای دیدن جزئیات کامل هرکدام از این قطعات، صفحهٔ خانوادهٔ والپست را ببینید.
هیچکدام از این قطعات بهتنهایی «راهحل کامل» نیستند؛ مهار درست یک دیوار غیرسازهای همیشه ترکیبی از چند قطعه در چند نقطهٔ مشخص است، نه یک قطعهٔ معجزهگر.
اشتباهات رایج در نصب بست رادیکالی
- استفاده از میخ یا کوبیدن مستقیم بست بهجای پیچ و رولپلاک.
- رعایتنکردن فاصلهٔ استاندارد نصب و گذاشتن بستها با فاصلهٔ بیش از حد از هم.
- انتخاب بست یکطرفه در نقطهای که نیاز به مهار دو دیوار (دوطرفه) وجود دارد.
- نصب بست روی سطح تمیزنشده یا بدون درگیری کامل با ملات.
- نادیدهگرفتن هماهنگی با ناظر پروژه در تعیین محل و تعداد دقیق بستها.
چرا مهار دیوارهای غیرسازهای اهمیت دارد؟
هزینهٔ تهیه و نصب بست رادیکالی و سایر قطعات مهار دیوار، در مقایسه با کل هزینهٔ ساخت یک پروژه، رقم بسیار کوچکی است. اما تجربهٔ زلزلههای گذشته بارها نشان داده که بخش قابلتوجهی از خسارتهای جانی و مالی، نه از تخریب اسکلت اصلی، بلکه از فروریزش همین دیوارهای غیرسازهای مهارنشده بوده است — حتی در ساختمانهایی که اسکلت اصلیشان آسیب جدی ندیده. رعایت الزامات پیوست ششم آییننامهٔ ۲۸۰۰ و استفادهٔ صحیح از بست رادیکالی در کنار والپست و وادار، یکی از مقرونبهصرفهترین اقدامات ایمنیای است که در یک پروژهٔ ساختمانی میتوان انجام داد.
از تخریب تا اخذ پایانکار، همهچیز زیر یک سقف
محصولات ساختمانی پارسیان فقط تأمینکنندهٔ بست رادیکالی و خانوادهٔ والپست نیست؛ از تخریب اولیه تا اخذ استاندارد آسانسور و پایانکار ، خدمات پروژهٔ شما را از صفر تا صد پوشش میدهیم. برای مشاوره، همین حالا از طریق سایت یا تماس تلفنی با ما در ارتباط باشید.
سؤالات متداول
بست رادیکالی دقیقاً چه کاری انجام میدهد؟
دیوار غیرسازهای را در محل تلاقی با دیوار دیگر یا با ستون مهار میکند تا در زلزله از هم جدا نشوند، بدون آنکه حرکت طبیعی سازه را کاملاً مسدود کند.
فرق بست رادیکالی یکطرفه و دوطرفه چیست؟
یکطرفه یک سر اتصال دارد و یک دیوار داخلی را هشتگیری میکند؛ دوطرفه دو سر اتصال دارد و دو دیوار را همزمان در یک نقطهٔ مشترک مهار میکند.
آیا بست رادیکالی جایگزین والپست یا وادار میشود؟
خیر. هرکدام نقطهٔ متفاوتی از دیوار را پوشش میدهند و در پروژهٔ واقعی معمولاً با هم، نه بهجای هم، استفاده میشوند.
آیا بست رادیکالی فقط برای دیوار هبلکس کاربرد دارد؟
خیر، برای هر دیوار غیرسازهایای که نیاز به مهار در محل تلاقی دو دیوار داشته باشد کاربرد دارد؛ اما بهدلیل حساسیت بیشتر بلوکهای سبک مثل هبلکس، در این نوع دیوارها اهمیت بیشتری پیدا میکند.
آیا نصب بست رادیکالی نیاز به تأیید ناظر دارد؟
تعیین محل دقیق، فاصله و تعداد بستهای موردنیاز معمولاً باید با هماهنگی ناظر یا مهندس محاسب پروژه انجام شود تا با طراحی سازهای ساختمان مطابقت داشته باشد.
برای مشاهدهٔ کامل محصول و خرید بست رادیکالی دوطرفه ، یا آشنایی با بقیهٔ اعضای خانوادهٔ والپست ، همین حالا با تیم محصولات ساختمانی پارسیان از طریق صفحه تماس با ما در ارتباط باشید.
